Накладні LED панелі 600х600: простий монтаж за допомогою рамки

Світильники LEDISON серії А66, В66, S66 легко монтуються на стелю під накладний монтаж за допомогою спеціальної окремої рамки 600х600, яка доступна у супутніх товарах.

Переваги використання монтажної рамки 600х600

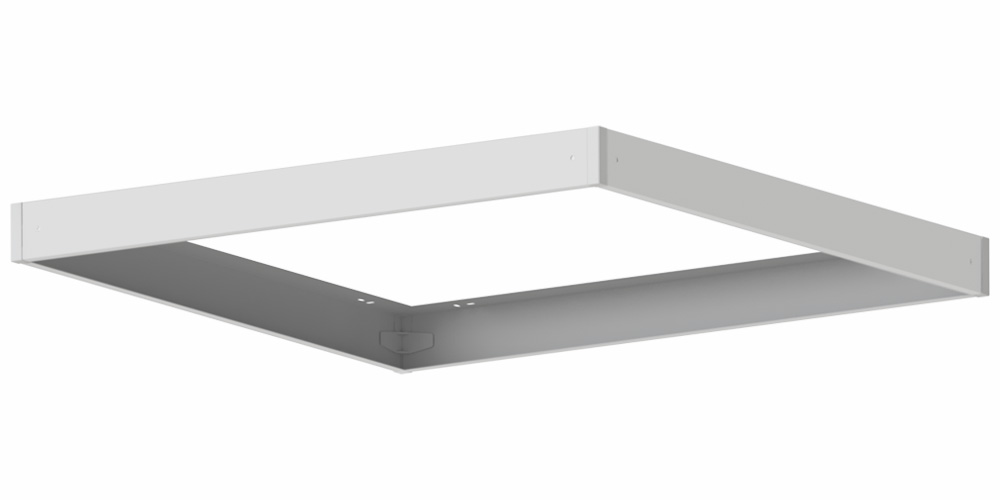

Рамка монтажна 600х600 призначена для накладного монтажу світильників з габаритними розмірами 595х595 мм до стелі або інших поверхонь. Швидке та зручне встановлення рамки дозволяє значною мірою спростити монтажні роботи та розширити сфери застосування світильників.
Основні характеристики рамки:
  • Матеріал: метал
  • Тип монтажу: стеля або стіна
  • Вага: 0,8 кг
  • Розміри: 600x600 мм
  • Колір: білий
Металевий корпус забезпечує надійність та довговічність конструкції.

Інструкція з монтажу

  1. Розпакування: Розкладіть картонну упаковку на рівній поверхні.
  2. Позиціювання упаковки: Прикладіть упаковку до стелі та використовуючи гострий інструмент, зробіть мітки на поверхні стелі через картон у чотирьох точках, позначених знаком X.
  3. Позначення отворів:Обведіть мітки на поверхні стелі діаметром більшим, ніж діаметр свердла, щоб позначити місце для отворів.

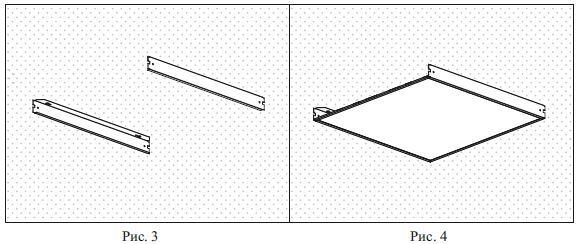

  4. Просвердлення отворів:Просвердліть отвори в мітках, що були позначені (див. рис. 3, рис. 4).

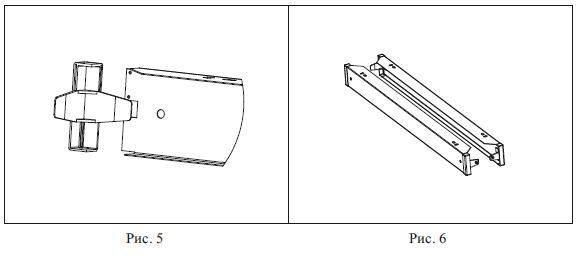

  5. Встановлення пластикових кутників:Надягніть пластикові кутники на обидві сторони двох невстановлених деталей рамки (рис. 5, рис. 6).

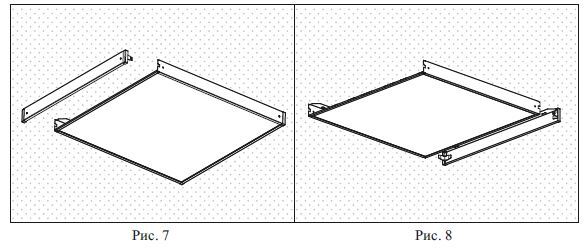

  6. Закріплення деталей рамки:Закріпіть деталі рамки з кутниками до основних деталей, що вже зафіксовані до стелі (рис. 7, рис. 8).
  7. Закріплення рамки на стелі:Закріпіть дві деталі рамки без кутників до стелі, затягнувши шурупи (рис. 3).
  8. Підключення світильника:Під’єднайте світильник до мережі живлення, якщо це необхідно, відповідно до інструкцій (див. рис. 4).
  9. Встановлення світильника:Вкладіть світильник у зафіксовані деталі рамки, що прикріплені до стелі (рис. 4).
Зазначення:

  • Якщо при свердлінні стелі отвір потрапив на арматуру і не можна використовувати позначені отворі, використовуйте альтернативні мітки для отворів (позначених Y). У цьому випадку повторіть пункти 2-4, використовуючи нові мітки.
  • Підключення живлення може бути виконано після встановлення світильника, залежно від довжини дроту.
Інструкція з монтажу рамки та шаблон нанесені на упаковці, що робить процес встановлення ще простішим.

Чому варто обрати накладні LED панелі LEDISON?

  • Простий монтаж без потреби у додаткових інструментах.
  • Надійна конструкція та якісні матеріали.
  • Економічність та довговічність світлодіодного освітлення.

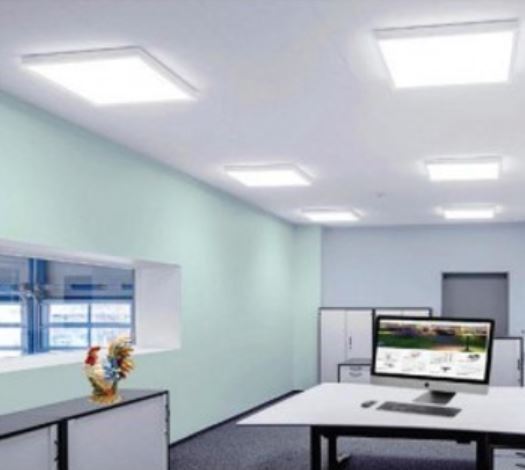

  • Універсальність застосування: офіси, магазини, навчальні заклади та житлові приміщення.
Якщо вам потрібно якісне та просте у встановленні освітлення, накладні LED панелі 600х600 у поєднанні з монтажною рамкою – чудове рішення!
